ПРОДУКЦИЯ ООО «ЗАВОД СОКОЛ»

Фитинги ПНД – фасонные элементы из полиэтилена низкого давления, предназначенные для монтажа трубопроводов из этого материала. Представлены полным набором изделий для разводки труб с подключением оборудования и сетевых элементов под разными углами.

Фитинги для ПНД труб представлены широким номенклатурным перечнем, включающим продукцию разных диаметров и видов. Основная классификация включает:

• литые;
• сегментные или сварные;
• компрессионные;
• электросварные;

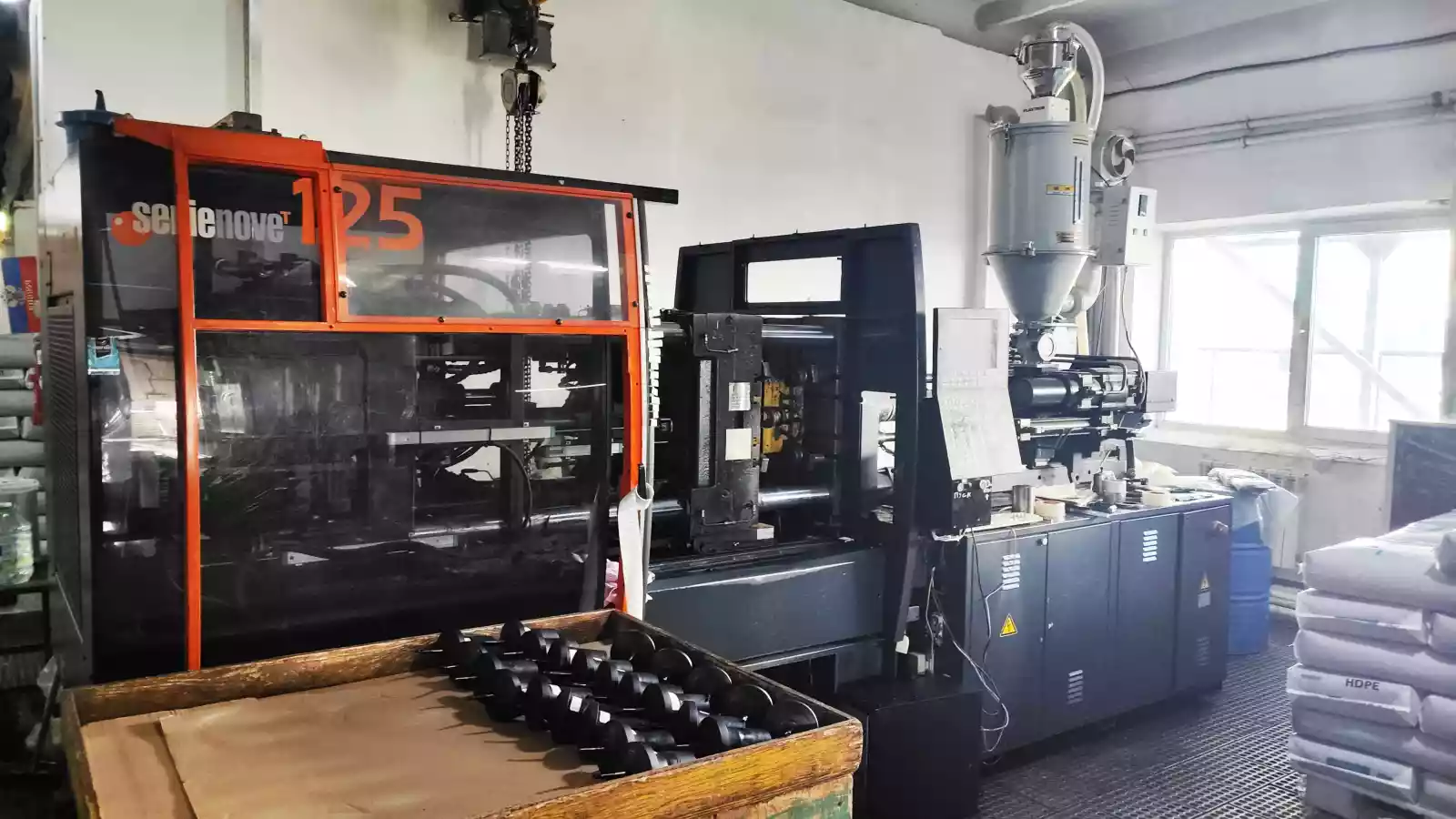

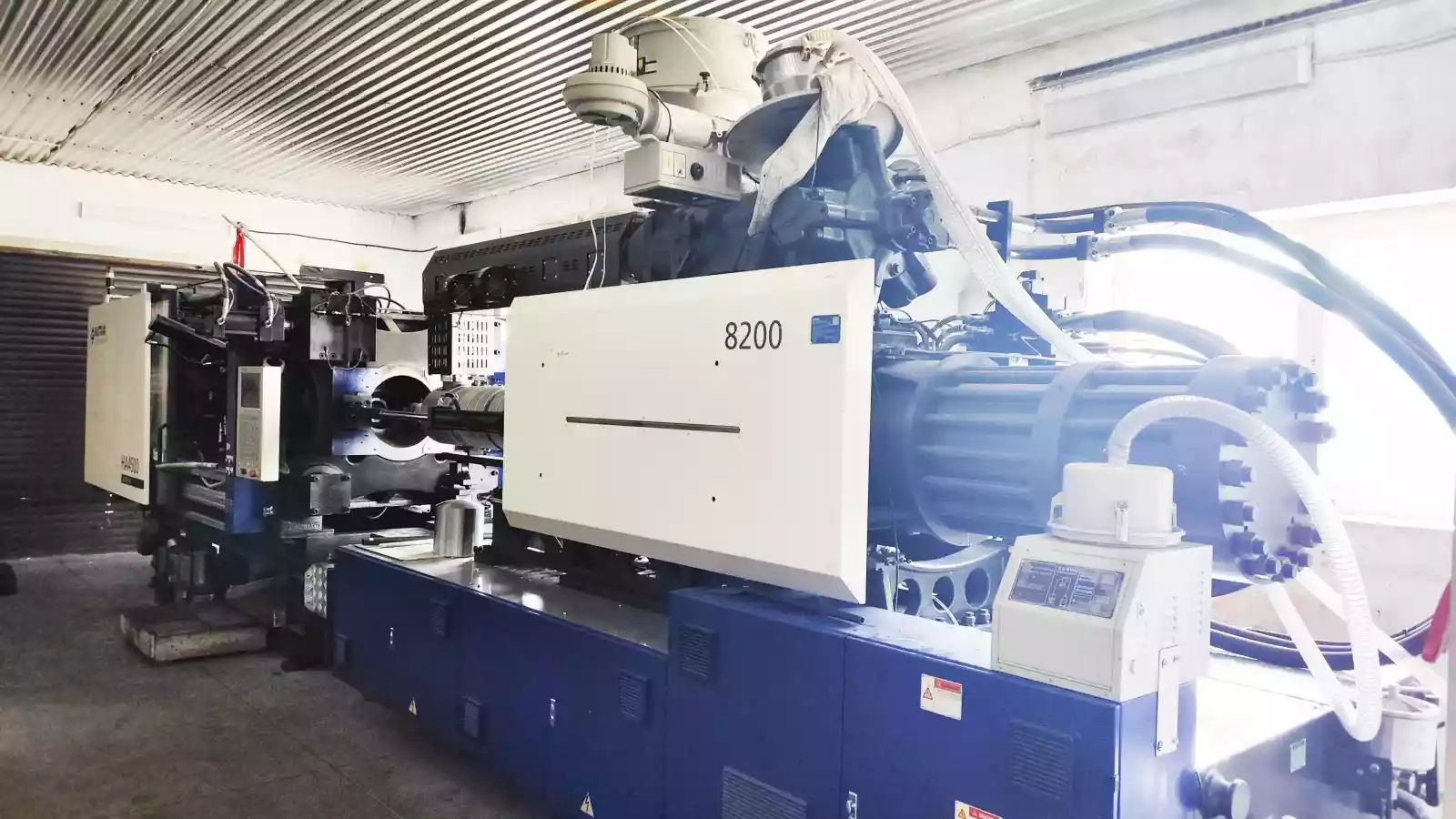

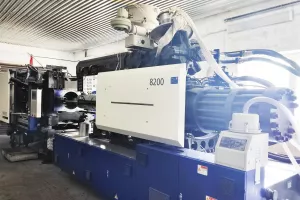

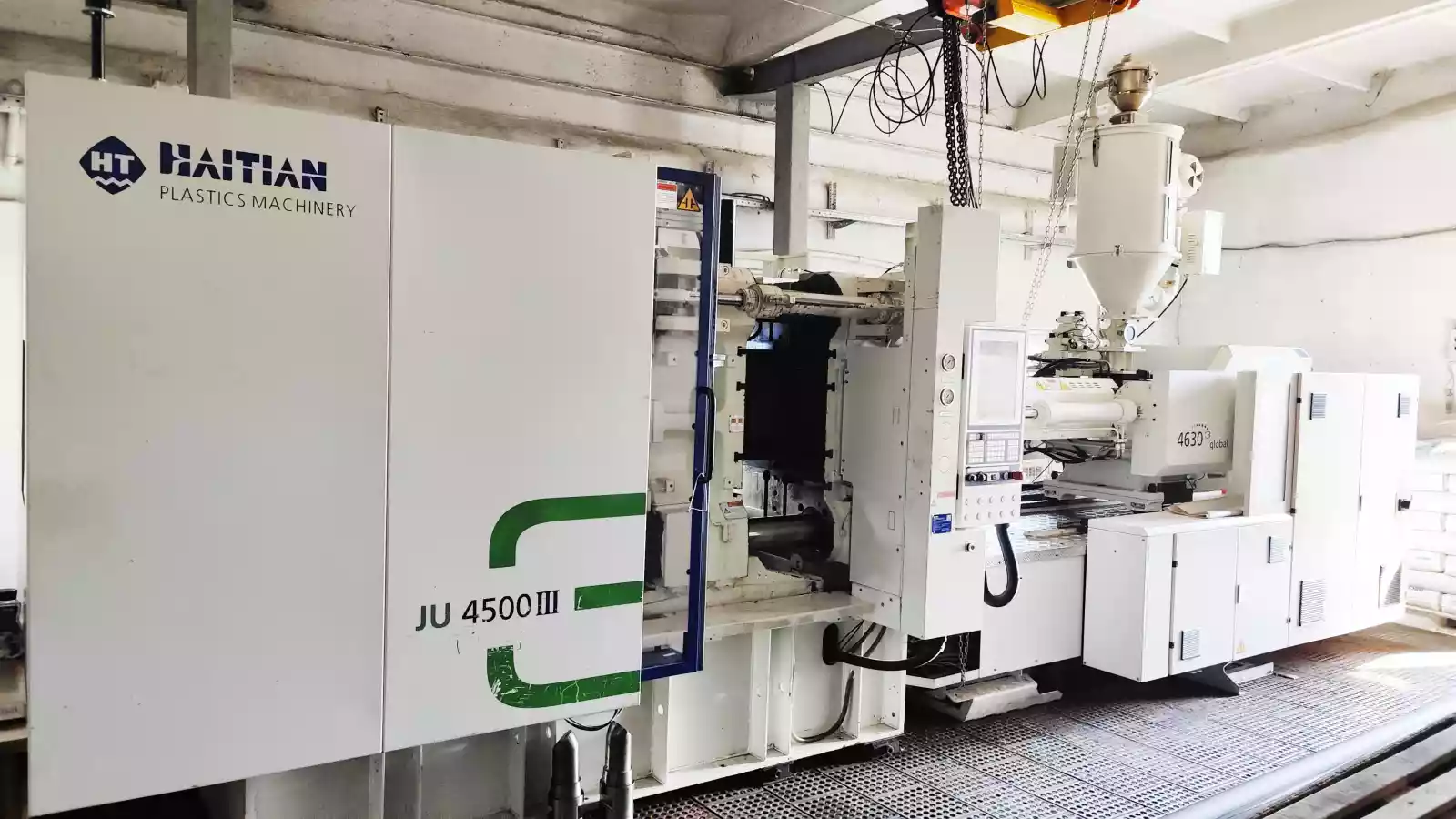

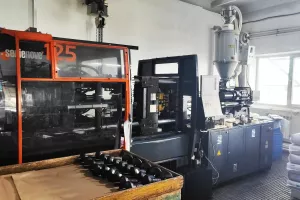

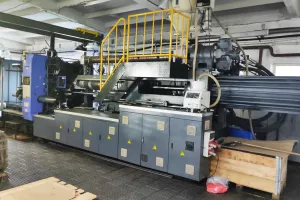

Литые фитинги ПНД типа СПИГОТ изготавливаются методом литьевого формования и пригодны для монтажа систем подачи газа и водонапорных трубопроводов. Их монтаж осуществляется методом стыковой сварки с разогревом торцов фасонной детали и трубы и последующим совмещением элементов. При соблюдении технологии сварки полученное неразъемное соединение получается полностью герметичным, не влияет на пропускную способность труб, не отличается по характеристикам от всей системы.

Сегментные или сварные фитинги для ПНД труб. Это тип фасонных изделий, изготавливаемых в заводских условиях на заказ посредством стыковой сварки частей труб для достижения необходимого изгиба. Востребованы для труб больших диаметров, особенно не выпускаемых поточно. Используются при монтаже канализационных напорных сетей в местах поворотов, ответвлений, подключений к существующим магистралям. Для обеспечения стабильности и предотвращения аварий после монтажа сегментный фитинг должен быть замоноличен армированными бетонными опорами, схема расположения которых должна учитывать линейное уширение полиэтилена под воздействием температур. Подходят только для воды. Для газа используется другой метод монтажа.

Компрессионные или обжимные – самый простой тип фасонных изделий. Они предназначены для монтажа трубопроводов малых диаметров и используются, в основном, при прокладке внутренних сетей. Разрешены только для водопровода, для монтажа систем отопления их применять нельзя. Максимальный диаметр – 110 мм. Монтаж проводится без применения нагревательного и иного оборудования, фиксация происходит за счет затягивания гайки. Полученные соединения разъемные, могут быть демонтированы без потери качества ин необходимости укорачивать трубу. Это повышает удобство использования и снижает эксплуатационные издержки за счет вторичного применения элементов.

Электросварные фитинги для ПНД труб используются при электромуфтовой (электродиффузионной) сварке. Во внутренней части фитинга установлен нагревательный элемент, который при воздействии тока расправляет места соединения фитинга и трубы, что после охлаждения позволяет получить качественное соединение, равное по характеристикам литой трубе. Соединение получается неразъемным, в отличие от обжимного с применением компрессионных фитингов, что создает сложности при необходимости демонтажа. Участок приходится вырезать, а затем сваривать заново, используя переходники и отрезы трубы. Однако, именно такой метод допустим для монтажа нагруженных систем, работающих под напором и с повышенной температурой. При любой нагрузке место соединения остается цельным, исключая протечки и аварии.

Втулки под фланец

Применяются для создания на конце трубы ПНД фланцевого соединения. Благодаря ему можно использовать в трубопроводе регулирующую арматуру с фланцами. Возможно и соединение через другой фланец с трубами из стали. Выпускаются втулки как литые фитинги.

Отводы

Используются для изменения направления трубы на определенный угол. Производятся для всех категорий, но с разным диапазоном углов. Так, компрессионные отводы имеются только с углом поворота 90°. Литые и электросварные отводы – 45° и 90°. Наибольший выбор в категории фитингов, сваренных из отрезков труб ПНД – от 5° до 90°.

Тройники

Разделяют одну трубу на две, идущие перпендикулярно, либо создают боковое отведение. Оно может быть равного либо меньшего диаметра. Последнее возможно лишь для литых фитингов, у других типов все три выхода одинаковые.

Переходы

Используются для герметичного соединения двух полиэтиленовых труб разного диаметра. Выпускаются как литые и электросварные фитинги.

Заглушки

Обеспечивают постоянное и герметичное запечатывание концов труб, бывают литые и электросварные.

Крестовина

Функция та же, что и у тройников, но выходов сразу четыре. Все равного диаметра, есть только в категории сварных фитингов.

Соединительные муфты

Используются для соединения двух труб при отсутствии аппарата для сварки встык. Бывают электросварные и компрессионные. Помимо связи двух гладких концов труб из полиэтилена возможен переход на резьбу.

Седелки

Эти фитинги позволяют сделать врезку в трубу ПНД боковой ветви меньшего диаметра там, где по изначальной схеме водопровода планировалась сплошная труба. Бывают компрессионные и электросварные.

Неразъемное соединение ПЭ/сталь

Представляет герметичный и долговечный переход с полиэтиленовой на стальную трубу близкого диаметра.

Полиэтиленовые трубы (ПНД) имеют большое количество преимуществ:

• Длительный срок службы;
• Устойчивость к коррозии и химическим веществам;
• Небольшая стоимость;
• Отсутствие отложений и накипи;
• Низкая теплопроводность;
• Не разрушаются при замерзании теплоносителя;
• Малый вес;
• Устойчивость к гидравлическим ударам;
• Высокая скорость и простота монтажа;
• Надежность в эксплуатации и неизменность характеристик с течением времени;
• Экологическая безопасность.

При организации систем для подачи воды и отопления следует учитывать отрицательные стороны:

• более низкие эксплуатационные характеристики, по сравнению с аналогами из стали и чугуна;
• специфика проведения монтажных работ;
• небольшая устойчивость к воздействию ультрафиолетового излучения.

Таким образом, несмотря на свои минусы, ПНД фитинги являются наиболее выгодным приобритением не только с точки зрения цены, но и с точки зрения на надёжность и срок использования.

Да конечно,вся производимая нами продукция сертифицирована и имеет всю необходимую документацию. Которую вы можете посмотреть на нашем сайте в специальном разделе

ПЭ 100 является усовершенствованной модификацией ПЭ 80, так как имеет ряд преимуществ:

• более высокий срок эксплуатации изготовленных из него трубопроводов;
• предел прочности при внутреннем растяжении у ПЭ 100 более 1000 часов (у ПЭ 80 -700 часов);
• плотность ПЭ 100 более высокая, чем ПЭ 80, и как следствие, ПЭ 100 может выдерживать более высокие нагрузки, что позволяет изготавливать трубы на расчетное давление при меньшей толщине стенки;
• пропускная способность трубы из ПЭ 100 на 20% выше, чем у трубы из ПЭ 80 того же номинального диаметра, а потери давления на меньше;
• труба из ПЭ 100 имеет погонный вес на 20% чиже, чем труба из ПЭ 80, что позволяет экономить на затратах на транспортировку и монтаж трубопроводов помимо высокой прочности, ПЭ 100 обладает очень высокими показателями стойкости по медленному и быстрому растрескиванию, превосходя по этому показателю ПЭ 80 в несколько раз;
• ПЭ 100 более морозоустойчив, а его стойкость к царапинам и другим поверхностным повреждениям выше, чем у ПЭ 80;
• использование ПЭ 100 для производства труб позволяет в отдельных случаях значительно снизить материалоемкость труб, уменьшая толщину стенки и увеличивая проходное сечение.

Одним из основных показателей прочностных характеристик полиэтиленовой трубы, который предусмотрен ГОСТом и обязательно указывается при маркировке, является SDR. Этот параметр позволяет определить возможности изделий. Расшифровка этого обозначения на английском (Standart Dimension Ratio) – стандартный размерный коэффициент.

Коэффициент SDR трубы показывает соотношение внешнего ее диаметра к толщине стенки, для вычисления показателя применяется следующая формула: SDR = D : S, где D – наружный диаметр (в мм), а S – толщина стенки трубы (в мм).

Чем больше коэффициент SDR, тем тоньше трубная стенка, и наоборот – у трубы с толстыми стенками этот показатель меньше. Таким образом, труба с низким SDR будет обладать большими возможностями и способностью выдерживать серьезные нагрузки, чем изделие с высоким коэффициентом.

Основными требованиями, которыми руководствуются производители, при изготовлении технических труб, являются ТУ. В этом документе, как правило, отображаются лишь требования к внешним характеристикам готовой продукции. А вот водопроводные трубы можно изготавливать только согласно ГОСТу. Следовательно, к готовому изделию предъявляются жесткие требования относительно внешних характеристик, области применения, марки полиэтилена и многим другим факторам. Отличаются указанные типы труб и ценовыми категориями. Как правило, техническая труба стоит дешевле, нежели водопроводная труба. И конечно, техническая труба может изготавливаться из вторичного сырья, за счёт чего и получается значительно более низкая цена. Качество технических труб сильно разнится у разных производителей, также как и цена

• Доставка по Татарстану и в другие регионы РФ осуществляется транспортными компаниями на выгодных для заказчика условиях.
• Доставка до терминала транспортных компаний г. Набережные Челны и аэропорт «Бегишево» осуществляется бесплатно.
• Есть возможность самовывоза приобретенной продукции.

Выбор способа прокладки трубопроводов следует производить на основании технико-экономических расчетов, с учетом физико-химических свойств транспортируемых веществ, материала труб, условий эксплуатации, климатических особенностей района строительства, несущей способности трубопровода и материалоемкости.

Наружные сети из полиэтиленовых труб рекомендуется прокладывать подземно, т.к. при надземной прокладке требуется защита трубопровода теплоизоляционными материалами для предотвращения замерзания транспортируемого вещества при отрицательных температурах воздуха и чрезмерного нагрева стенок труб при воздействии солнечной радиации и повышенных температур воздуха. Для наружных сетей газоснабжения из полиэтиленовых труб разрешена только подземная прокладка.

Полиэтиленовые трубопроводы также могут быть проложены:

• в зданиях (внутрицеховые или внутренние трубопроводы) на подвесках, опорах и кронштейнах; открыто или внутри борозд, шахт, строительных конструкций, в каналах;
• вне зданий (межцеховые или наружные трубопроводы) на эстакадах и опорах (в обогреваемых или необогреваемых коробах и галереях или без них), в каналах (проходных или непроходных) и в грунте (бесканальная прокладка).
